前言

在进行FFT IP核的配置学习中遇到较多难题，借助本文的整理可以对其有个大概的了解

vivado 的 IFFT/FFT IP 核的配置及调用 - 柯西恒等式 - 博客园

对于 viavado 中 IFFT IP 的使用刚开始的时候，没有找到 IFFT 的 IP,最后经过查找资料发现，在 VIVADO 中 FFT IP 和 IFFT IP 是用的统一个 IP，具体是 IFFT 还是 FFT 通过设 s_axis_config_tdata=1/0 设置 fft 或 ifft 模式，而且在同一个工程当中，尽量选择同一个 IP 多次例化使用。

第一页

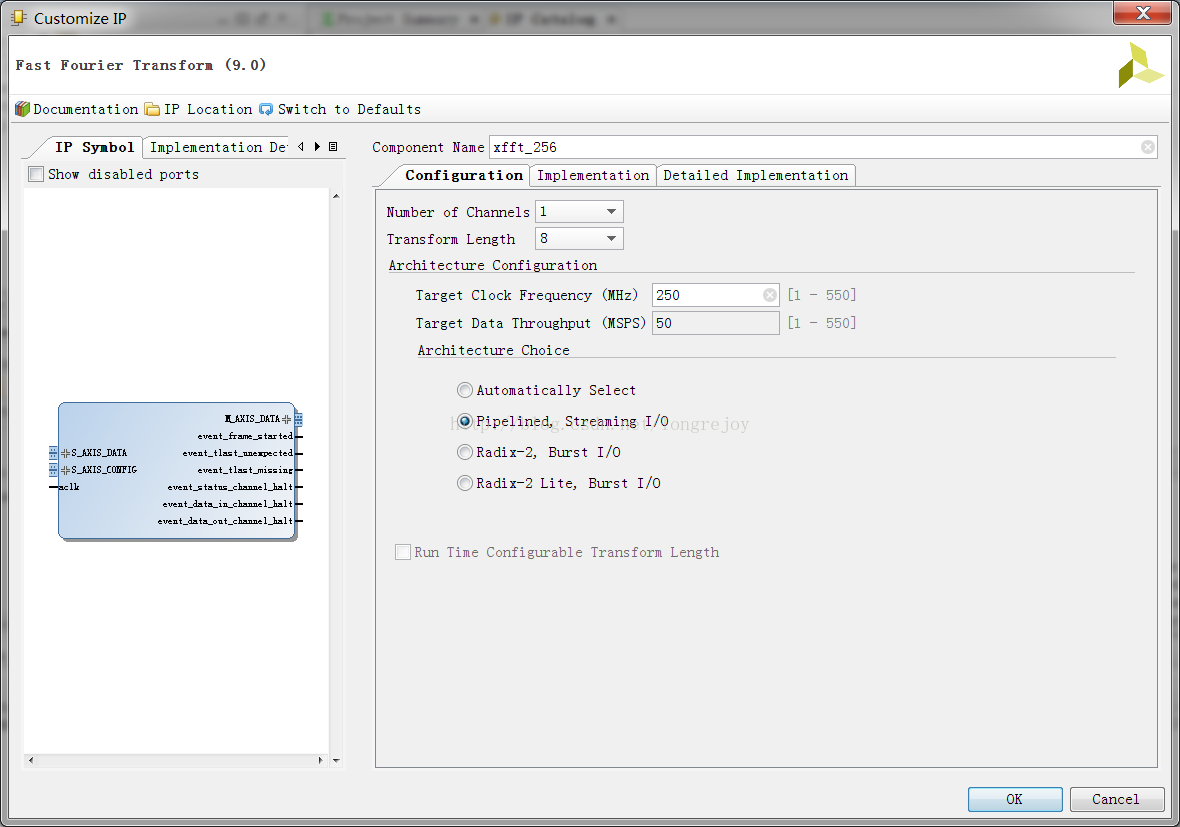

第一个标签页里主要配置通道数，点数，时钟，吞吐量，结构，以及是否可以运行时配置，需要注意的是结构的配置会影响调整因子。如下图所示：

  • number of channels :变换通道，可以选择多通道，实现多帧数据同时进行 FFT 运算；
  • transform lenfgth : FFT 变换长度，如果选择了最下面的‘run time configurable transdorm legth’,则该参数是 FFT 变化的最大长度，一般不选。
  • architecure choice : 这个标签里主要是用来实现，FFT 变换所选用的架构：
  • Automatically selected ： 自动选择所需要的，FFT 变化架构。
  • pipelined streaming ： 并行流水线结构
  • radix-4, burst i/o ： 基4I/O 突发结构
  • radix-2, burst i/o ： 基2I/O 突发结构
  • radix-2 life, burst i/o ： 基2I/O 突发结构

其中流水线的结构变换处理时间最短，资源消耗最大。

  • run time configurable transdorm legth ： 该选项可以在 FFT 变换中通过设置 s_axis_config_tdata 中 NFFT 字段的长度来改变 FFT 变化的长度。


第二页

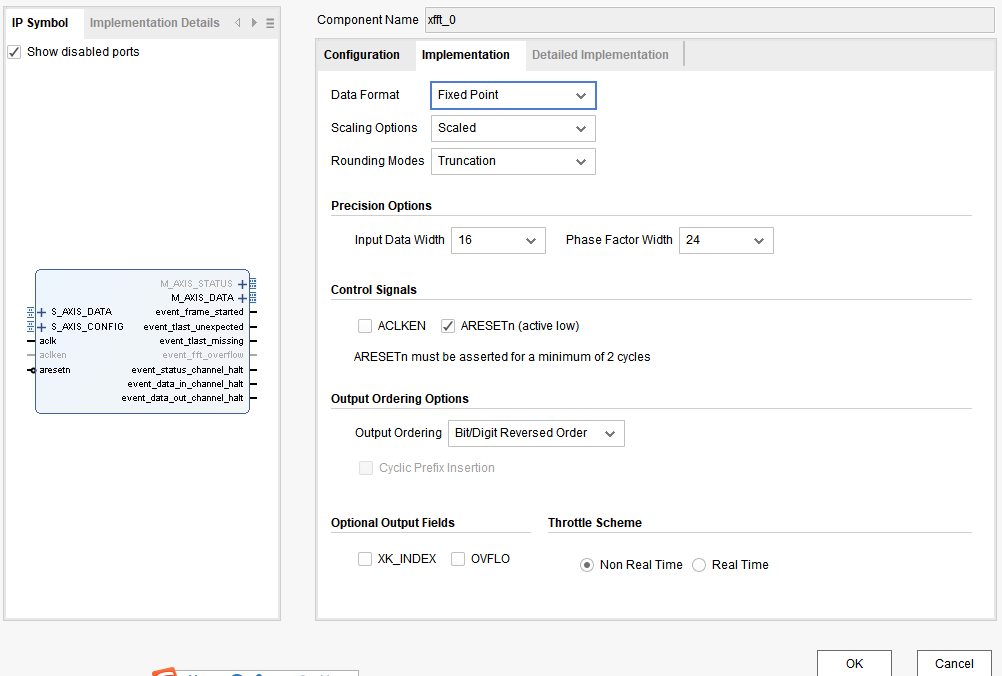

第二配置页主要是数据宽度，格式，控制信号，输出方式，和可选的控制信号。需要注意的是输据的输入是自然方式（Natural Order）,输出可以是自然方式也可以是倒序方式（Reversed Order）

如果选用倒序方式输出，在后面处理中就要注意这一特性。 其中在 data format;下拉标签中，对应着 FFT IP 核支持两种数据类型：

  1. 定点全精度
  2. 定点缩减位宽

scaling optios : 缩放选项 ：

1、 block floating point :不管输入的格式如何，FFT 变化内部都采用浮点，会根据每一级的的数据情况自动缩放，是的数据不出现溢出的情况，

2、scaled :在 m_axis_data_tuser 中会有 5BIT 表示每一级的缩放情况,在 s_axis_config_data 中会有相应的字段配置配置缩放因子.每一级别包含 2 个 stage ，2 个 bit 表示一级缩放，一般 0-3 可选，如果 log(NFFT)不是 2 的倍数，则最高一级的缩放只能在 0-1 之间选取。

3、unscaled :不用担心变化过程中会出现溢出，但是输入是 32bit 的话，输出是 64bit。 Aresten : 复位信号要勾选，至少保持两个时钟的低电平。

output odering options: 输出顺序选项。

1、nature order:就是 FFT 变化后的输出已经调整了顺序，按照 xk_index 自然顺序列出变化结果，

2、bit/digital reserved oder 就是按照变化后的顺序直接输出，是倒序输出，需要自己后续处理，

3、cyclic perfix insertion :循环前缀插入，一般添加，在进行 IFFT 后可以根据 s_axis_config_data 中的 CP 长度配置自动添加 CP。

optional output fileds :选项输出字段，

1、xk_index:FFT 变幻的结果索引，在 m_axis_data_user 中有相应的字段。

2、OVFLO 是变换中溢出的指示信号，对应 event_fft_overflow.



关于端口的说明

  • s_axis_config_tdata：控制输入模式，进行 fft/ifft 以及衰减因子的设置，第 0 位为 1fft，为 0 做 ifft，高位用于 scale 因子的设置。
  • s_axis_config_tvalid:拉高若干个时钟周期后归零，之后将 s_axis_data_tvalid 拉高
  • s_axis_config_tready:s_axis_config_tvalid 拉高两个时钟周期后，该口给 1 输出；
  • s_axis_data_tready：s_axis_config_tvalid 拉高两个时钟周期后，该口给 1 输出，ip 核初始化完成，可进行数据输入必须进行赋值；
  • s_axis_data_tvalid：拉高 2048 个周期，输入 2048 个数据进行 fft；
  • s_axis_data_tdata：输入 32 位数据，取低 12 位数据进行运算；
  • s_axis_data_tlast：输入 2048 个数据后拉高，停止数据输入；

做 fft 需要耗费的时钟周期计算如下 s_axis_data_tlast- s_axis_data_tvalid，在 ip 核中可看到：

  • m_axis_data_tdata：高位为实部，低位为虚部，由于本程序在 always 内将值给 fft_real 端口，所以会延迟一个时钟周期，实际为 41，fft_real 为 42；
  • m_axis_data_tvalid：当 fft 结果输出时拉高，输出 2048 个点的数据后拉低；
  • m_axis_data_tuser：输出 fft 的地址值，输出值*fs/N 为对应频点；
  • m_axis_data_tready：完成 2048 个点的 fft 后拉高一个时钟周期表示完成 fft；
  • event_frame_started:输入信号数据时拉高一个时钟周期；
